Провод МГТФ

Провод МГТФ - провод монтажный теплостойкий с изоляцией из фторопласта, предназначенный для подвижного и фиксированного монтажа внутриблочных, межблочных, внутриприборных и межприборных соединений в электронных и электрических устройствах на рабочее переменное напряжение 250 В частотой 5000 Гц, постоянное напряжение 350 В и импульсное напряжение 700 В. Температура эксплуатации от -60 до +220°С.

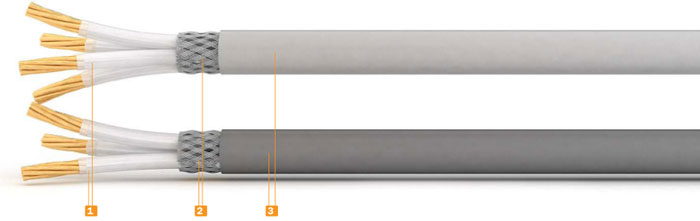

Конструкция:

Токопроводящая жила - многопроволочная медная жила.
Изоляция - обмотка фторопластовыми пленками (1 и 3).
Экран – оплетка из медных луженых проволок (2).
Количество жил – МГТФ – одножильные, для МГТФЭ – 1, 2, 3, 4.
Номинальное сечение жил - МГТФ 0,03-0,35мм2; МГТФЭ – 0,07-0,14мм2. Также возможно изготовление других сечений по тех. требованиям (МГТФ 1х0,5; МГТФЭ 1х0,20; МГТФЭ 1х0,35; МГТФЭ 2х0,20; МГТФЭ 2х0,35 и др.).

Технические характеристики:

1. Испытательное напряжение переменного тока частоты 50 Гц в течение 1 мин. для проводов МГТФ – 750 В, МГТФЭ – 1000 В.

2. Электрическое сопротивление изоляции 1м длинны, МОм, не менее: в нормалных климатических условиях – 1х104 , при температуре 220°С – 1х104 , при относительной влажности воздуха 98% и температуре 25°С без конденсации влаги – 1х102.

3. Электрическое сопротивление связи при частоте 10 мГц для проводов марки МГТФЭ – 400 МОм/м.

4. Провода устойчивы к воздействию пониженного и повышенного атмосферного давления. Не рекомендуется эксплуатация проводов в условиях резкой смены температур.
Диапазон рабочих температур -60 до +220°С.
